杭州乌蒙宾科技贴片电阻与贴片电容选型对比及SMT应用建议
在电子制造领域，SMT贴片工艺的选型环节往往决定了产品的最终良率与长期可靠性。杭州乌蒙宾科技在为客户提供一站式元器件配套服务时，发现一个高频痛点：很多工程师对**贴片电阻**与**贴片电容**的选型逻辑存在混淆，尤其在容差、温漂及耐压等关键参数上，常因经验主义导致后期电路调试陷入被动。
一、选型误区：电阻与电容的核心差异
首先需要厘清一个基础事实：**贴片电阻**是耗能元件，其核心关注点是阻值精度、温度系数（TCR）与额定功率；而**贴片电容**是储能元件，重点在于容值稳定性、直流偏压特性及绝缘电阻。以0402封装为例，常规厚膜电阻的TCR多为±100ppm/℃，而X7R电容在-55℃至+125℃范围内容值变化可达±15%。若在精密采样电路中将两者混用，后果不堪设想。
更隐蔽的陷阱在于**贴片电容**的直流偏压效应。一颗10μF/10V的X5R电容，在施加5V直流电压后实际容值可能衰减至标称值的60%甚至更低。相比之下，**贴片电阻**的阻值几乎不受电压影响，但需警惕自热效应——75Ω电阻在0.25W功率下，温升超过100℃时阻值漂移可能达到1%。
二、SMT应用中的协同选型策略

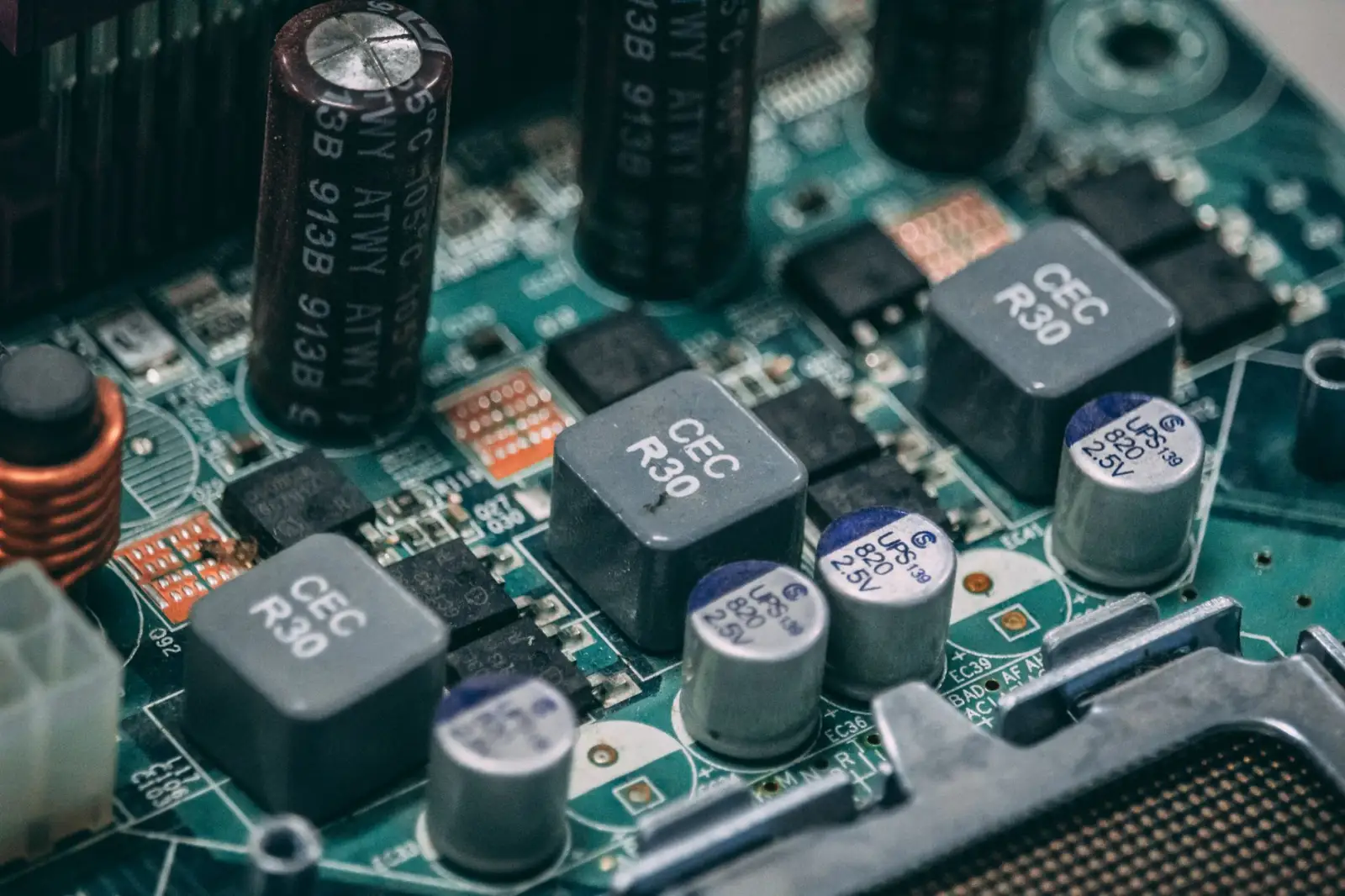

在混合电路中，**贴片电感**、**贴片二极管**与**贴片三极管**的布局同样影响整体性能。我们建议从以下三个维度建立选型矩阵：
- 热匹配原则：同一功能模块内，电阻与电容的TCR/温变特性应尽量互补，避免热失衡导致谐振点漂移。
- 封装兼容性：高密度布线时，0201封装的电阻与0402电容相邻放置需预留0.3mm以上间隙，防止回流焊时桥连。
- 功率-容值比：开关电源反馈环路中，贴片电阻的脉冲负载能力与贴片电容的ESR需同步核算，不能单独选型。
实战案例中，某客户在DC-DC模块输出端选用低ESR的MLCC（多层陶瓷电容），却忽略了其与**贴片电感**的谐振频率。实测纹波高达80mV，远超设计指标。后经我司工程师建议，将电容更换为高ESR的钽电容，并同步调整**贴片二极管**的开关速度参数，纹波降至15mV以内。
三、实践建议：从物料认证到量产监控
选型不是一次性动作。我们强烈建议建立三阶段验证流程：首件确认时，用LCR表在1kHz、10kHz、100kHz三个频点分别测量电容值，而非只看标称值；小批量试产中，重点观察回流焊后**贴片电阻**的阻值变化率（应小于±0.5%）；量产阶段则需定期抽查**贴片三极管**的hFE一致性，防止批次性参数漂移。
另外，针对高频射频电路，**贴片电感**的Q值与自谐振频率（SRF）必须高于工作频率的2倍以上。对于静电敏感场合，**贴片二极管**的结电容要控制在0.5pF以下，否则会严重劣化信号完整性。这些细节，往往比仿真软件里的理想模型更贴近生产实际。
四、总结与展望
贴片元器件的选型本质是平衡艺术——在性能余量、成本控制与供货风险之间寻找最优解。杭州乌蒙宾科技凭借多年积累的失效分析数据库，可协助客户在**贴片电阻**、**贴片电容**、**贴片电感**、**贴片二极管**及**贴片三极管**五大类物料中快速锁定高可靠性方案。未来，随着车规级与射频模组需求增长，我们将持续深化高精度匹配服务，与合作伙伴共同迎接更严苛的工艺挑战。
